El Estudio

Sobre Ekin Estudio

Ekin Estudio es un estudio de diseño mecánico y prototipado con experiencia práctica en fabricación. Trabajamos el ciclo completo del producto: del modelo CAD en SolidWorks a la pieza física lista para producción.

Combinamos formación técnica con experiencia industrial real en CNC. Cada diseño nace pensando en cómo se va a fabricar — tolerancias alcanzables, materiales reales y procesos viables.

Diseñamos piezas que se pueden fabricar. Porque las hemos fabricado.
🏅
CSWP
SolidWorks
Certificado
📐
+5 años
Experiencia
CAD
🏭
CNC
Fabricación
Real
🖨️
FDM / SLA
Impresión
3D
🔧

Diseño mecánico

Modelado paramétrico, ensamblajes complejos, planos de fabricación y simulación FEA en SolidWorks.

🏭

CNC y fabricación

Experiencia real en taller: operación CNC, mantenimiento, tolerancias y resolución de problemas en producción.

🖨️

Fabricación aditiva

Impresión FDM y SLA para validación dimensional, funcional y estética en PLA y resinas técnicas.

🔄

Ingeniería inversa

Digitalización 3D, metrología de precisión y reconstrucción CAD de piezas existentes.

⚙️

Desarrollo de sistemas

Diseño cinemático, transmisiones, articulaciones y sistemas de movimiento completos.

⚡

DfM aplicado

Diseño orientado a fabricación: CNC, impresión 3D, moldeo. Tolerancias, materiales y procesos reales.

Background Industrial

Fabricación & CNC

Experiencia industrial real que condiciona cada decisión de diseño. No solo dibujamos piezas — sabemos cómo se fabrican.

🏭

Operación CNC

Experiencia real operando y manteniendo centros de mecanizado CNC en entornos de producción.

⚙️

Conocimiento de mecanizado

Comprensión de parámetros de corte, selección de herramientas, utillajes y comportamiento de materiales.

📏

Tolerancias y metrología

Aplicación de GD&T, medición de precisión y control de calidad en piezas mecanizadas.

🔧

Mantenimiento de máquina

Diagnóstico, reparación mecánica y modificación de máquinas CNC y equipos de producción.

🛡️

Resolución en producción

Solución en tiempo real de incidencias: fallos de herramienta, deriva dimensional, problemas de utillaje.

Impacto en el diseño

La experiencia en fabricación condiciona cómo abordamos cada proyecto CAD:

  • Diseños optimizados para procesos reales — CNC, impresión 3D, moldeo
  • Tolerancias basadas en capacidades reales de máquina, no en valores teóricos
  • Pipeline directo CAD → fabricación con DfM integrado en cada diseño
  • Selección de materiales informada por experiencia práctica en mecanizado
  • Secuencias de montaje pensadas para las restricciones reales del taller

"Quien ha operado una CNC diseña distinto — cada característica tiene una razón, cada tolerancia es alcanzable."

Caso de Estudio

NSR V4 1:3 — Ingeniería en movimiento

Proyecto técnico desarrollado entre principios de 2024 y finales de 2025. Reconstrucción completa mediante ingeniería inversa del motor Honda NSR500 V4 (1998), partiendo exclusivamente de material fotográfico y aplicando criterio técnico avanzado para deducir con precisión cada elemento no visible.

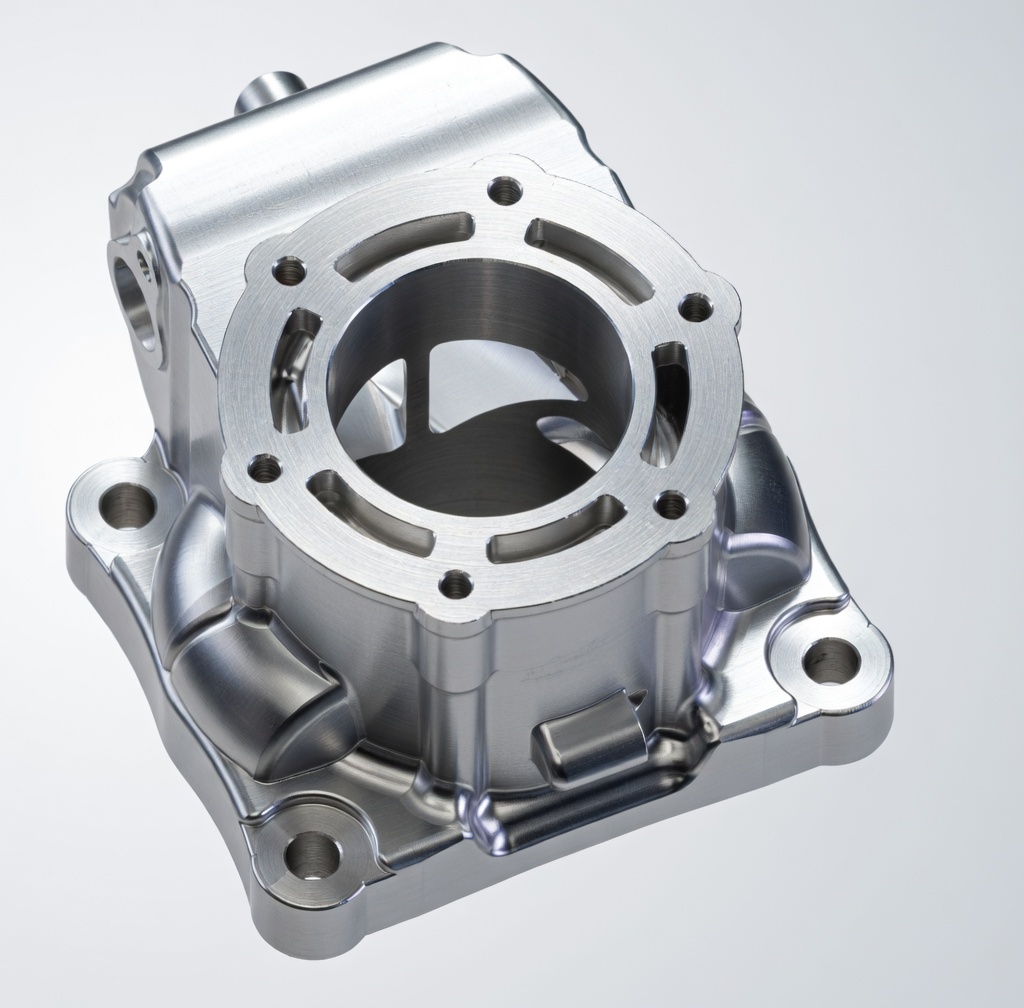

Ante la falta total de información sobre aspectos críticos como las lumbreras y las válvulas de escape, se ha realizado ingeniería inversa de un cilindro Honda CR125 (1999), integrando sus geometrías y soluciones para completar el conjunto con un nivel de realismo y coherencia mecánica excepcional.

El resultado es un desarrollo íntegro a escala real, concebido desde el inicio con criterios de fabricación y funcionamiento, donde cada componente encaja y trabaja como lo haría en un motor operativo. No se trata solo de una representación visual: es un sistema mecánico completo, con transmisión de seis velocidades plenamente definida y lista para ser materializada.

Más de 600 sólidos modelados en SolidWorks y más de 500 tornillos en el ensamblaje físico final respaldan un trabajo donde el nivel de detalle, la precisión y la toma de decisiones técnicas se sitúan en un punto que muy pocos proyectos alcanzan.

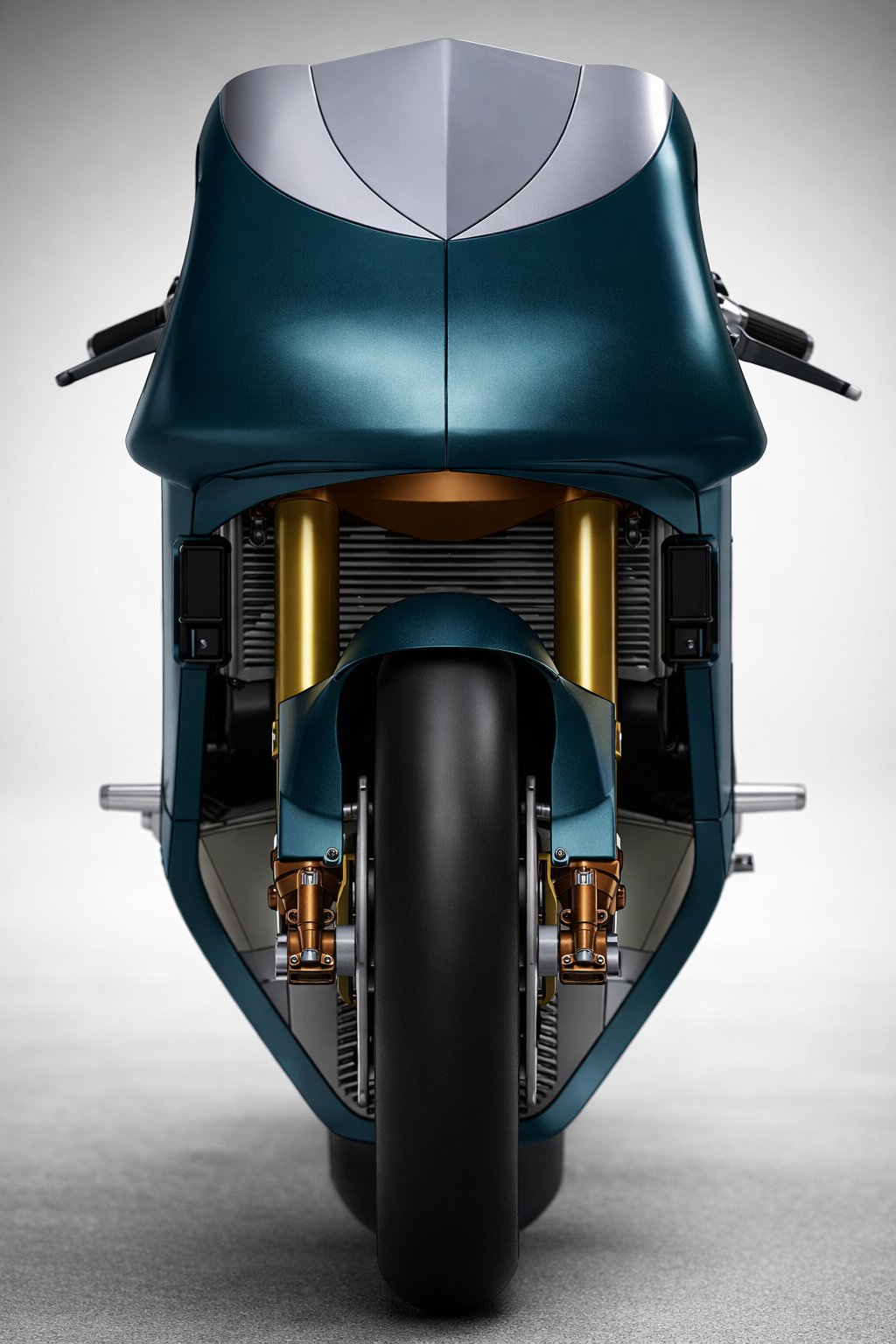

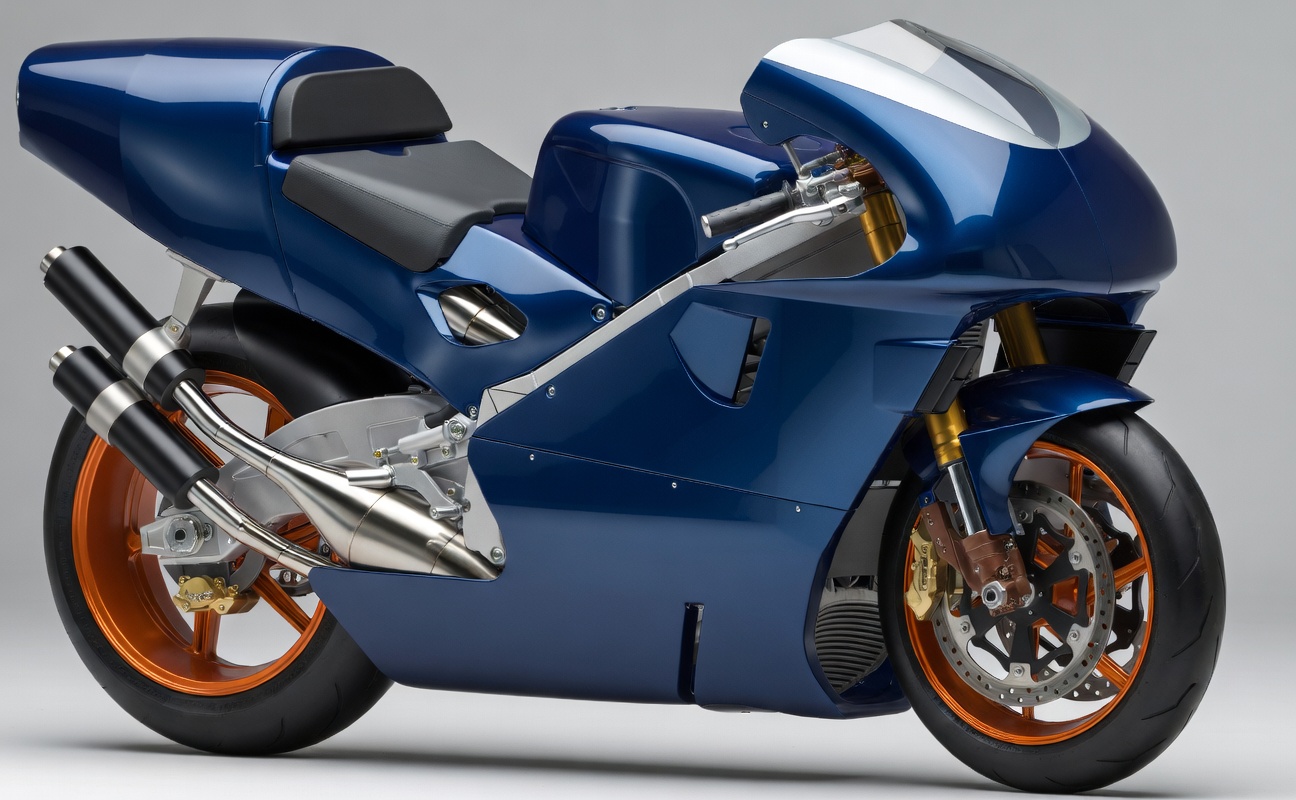

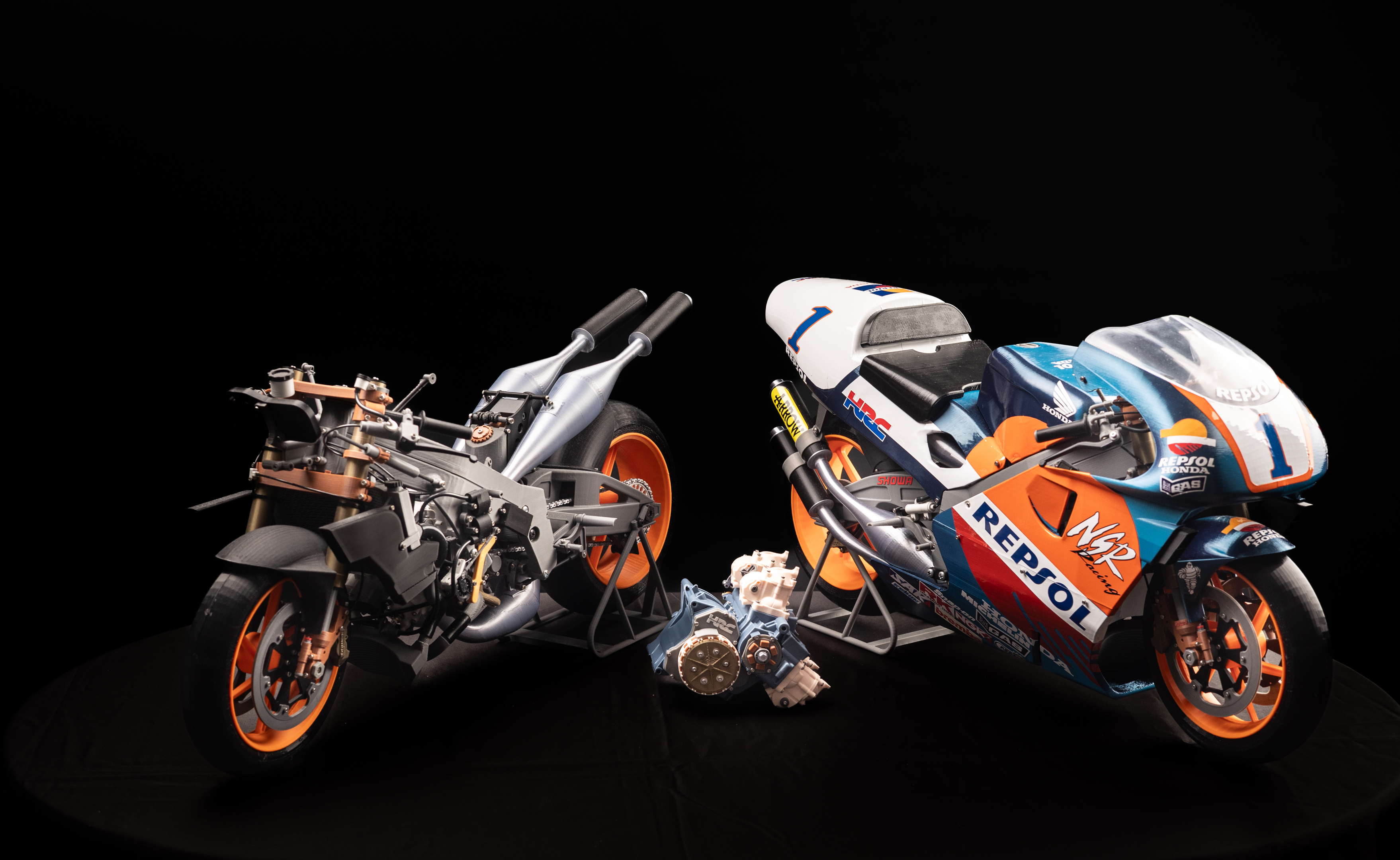

NSR500 render motocicleta completa
MOTOCICLETA COMPLETA

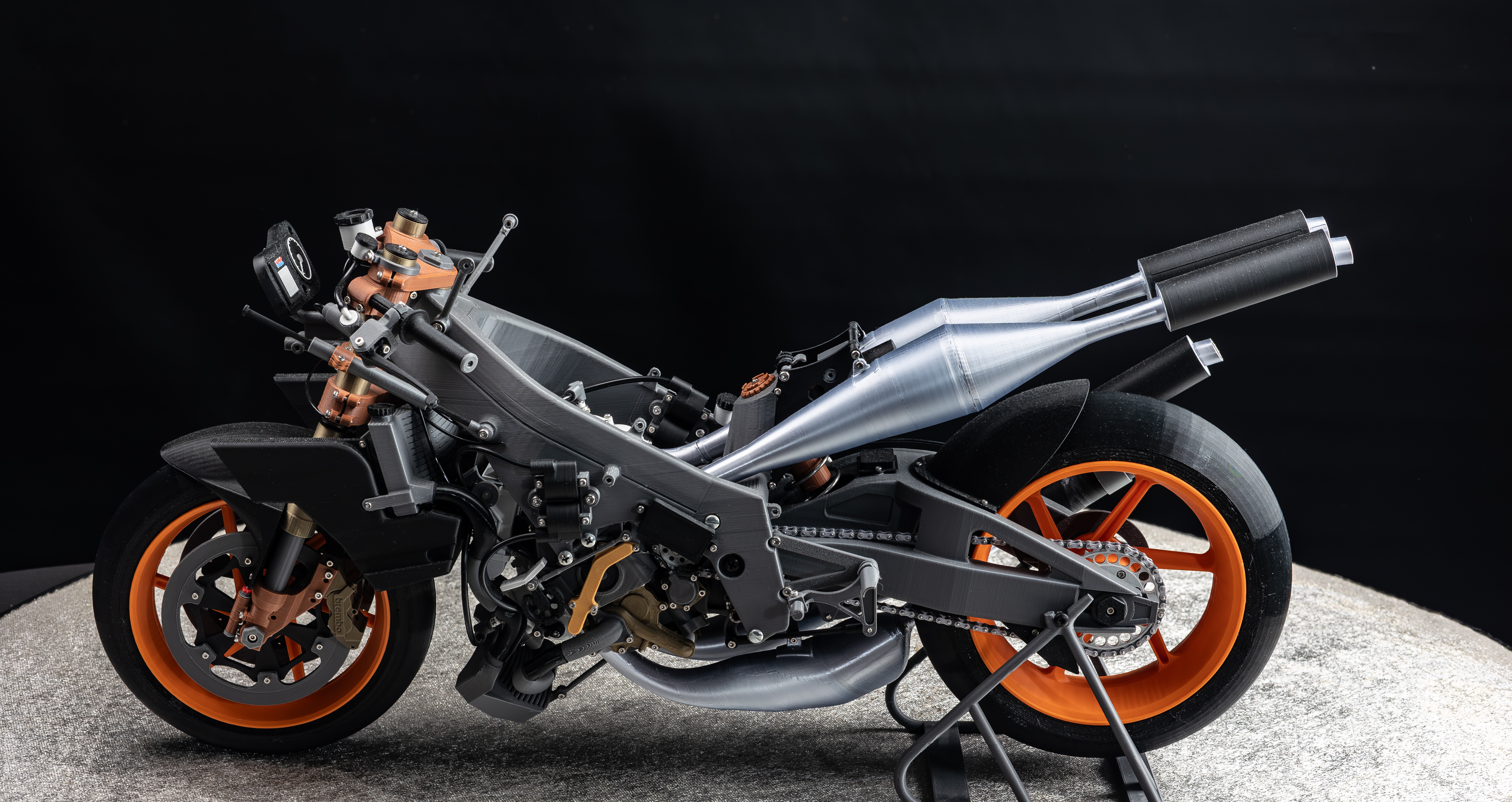

NSR V4 — Detalle lateral escala 1:3

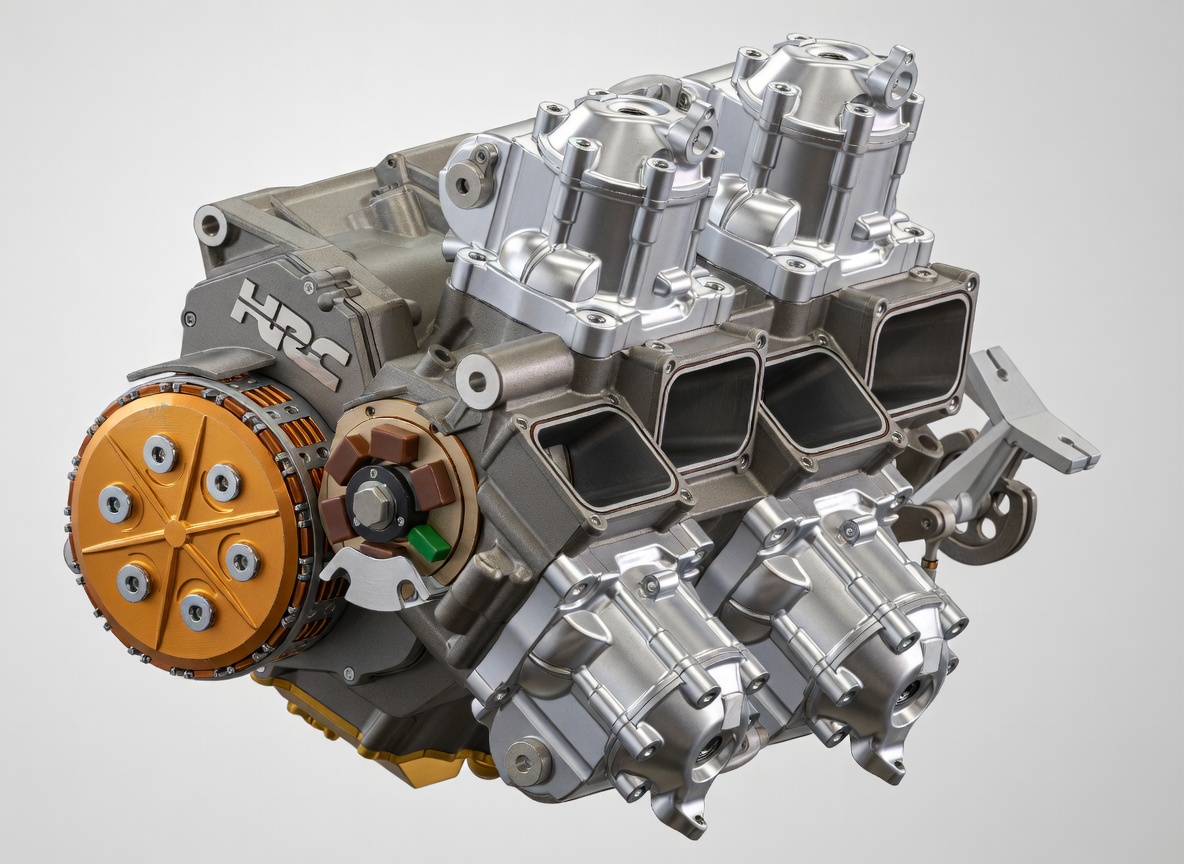

Motor Honda NSR500 V4 completo
MOTOR V4

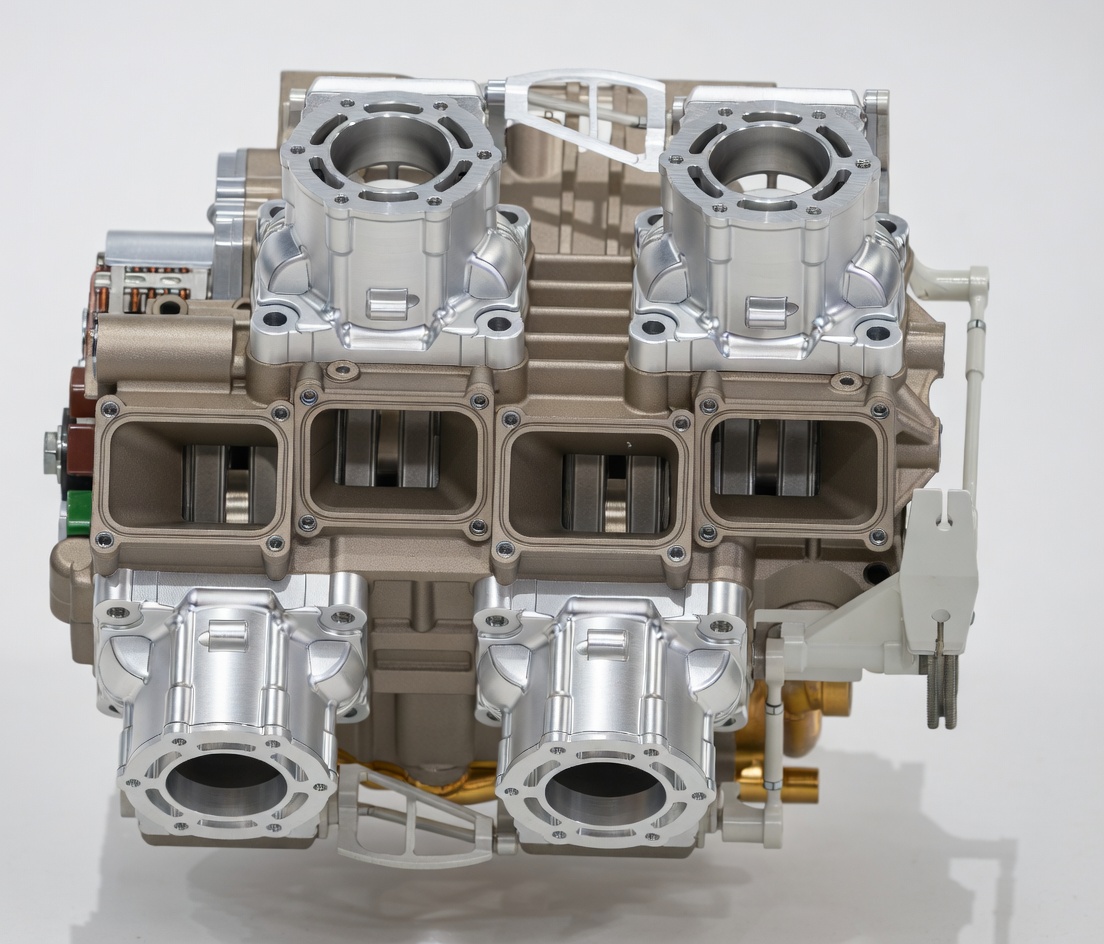

Ensamblaje completo — más de 600 sólidos · 500+ tornillos
Escala
1:3
Sólidos
600+
Tornillos
500+
Software
SolidWorks
Referencia
CR125 '99
Material
PLA · FDM

Cronología del desarrollo

2024
• Q1

Inicio del proyecto — Análisis fotográfico NSR500

Arranque del desarrollo a principios de 2024. Recopilación exhaustiva de material fotográfico de la Honda NSR500 V4 (1998) y aplicación de criterio técnico avanzado para deducir con precisión cada elemento no visible del conjunto.

2024
• Q3

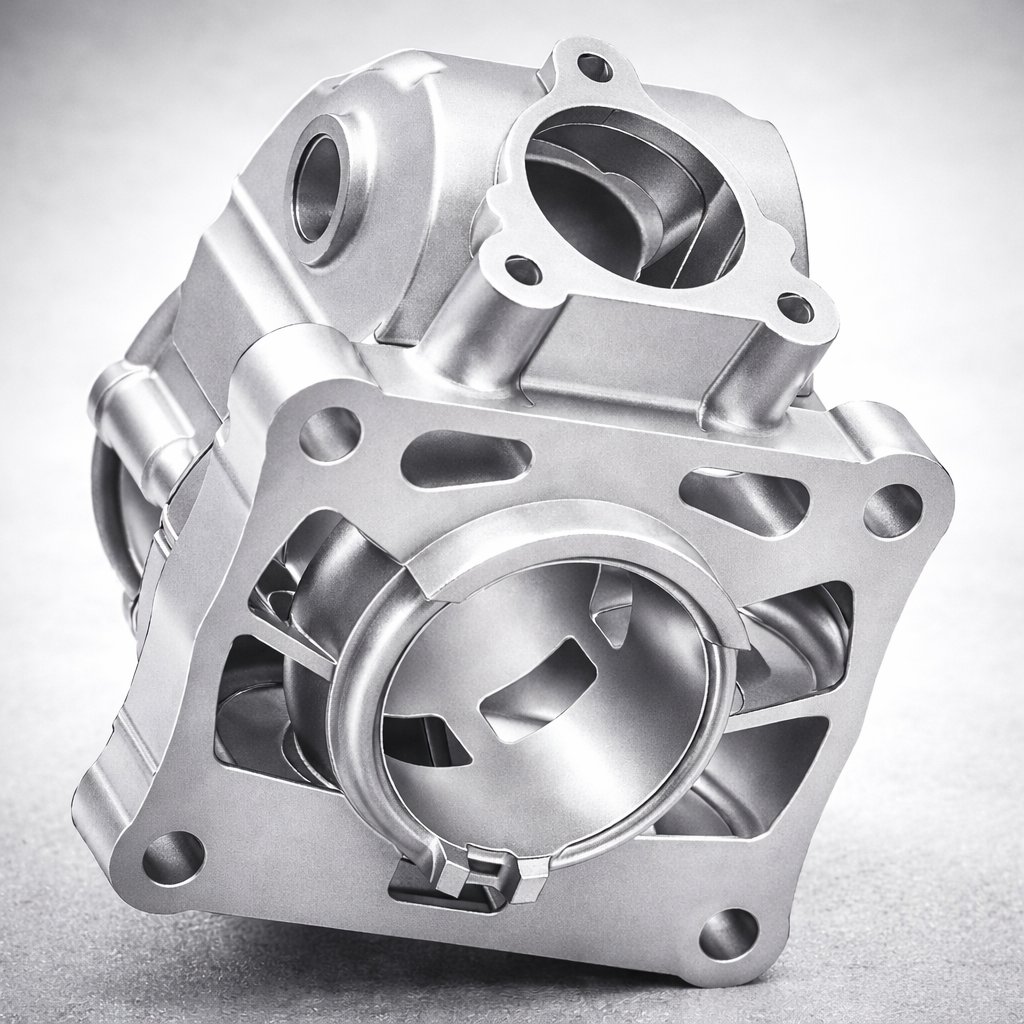

Ingeniería inversa del cilindro CR125 (1999)

Ante la falta total de información sobre lumbreras y válvulas de escape, se realiza ingeniería inversa de un cilindro Honda CR125 (1999), integrando sus geometrías y soluciones internas para completar el conjunto con coherencia mecánica real.

2025
• Q2

Modelado completo en SolidWorks

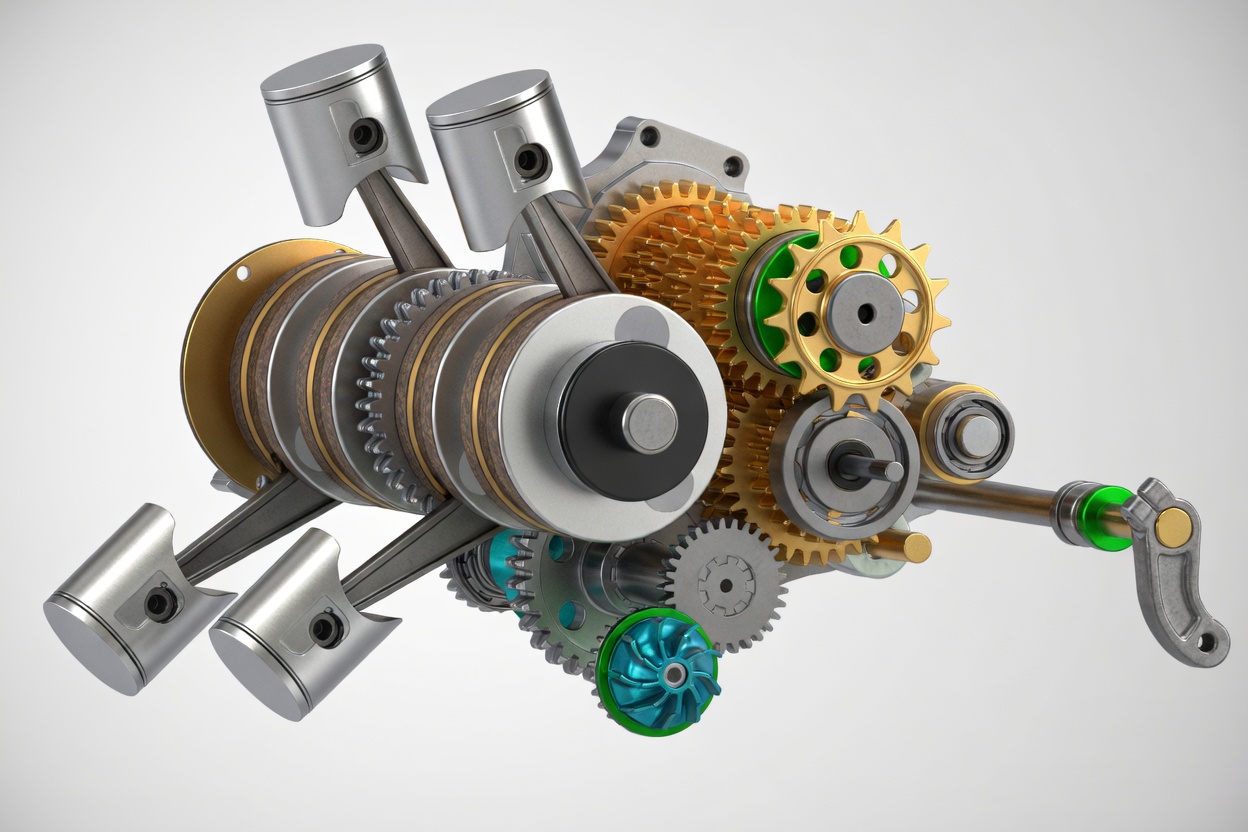

Desarrollo íntegro del motor V4 y la motocicleta a escala real, concebido desde el inicio con criterios de fabricación y funcionamiento. Transmisión de seis velocidades plenamente definida y cada componente encajado como en un motor operativo.

2025
• Q4

Cierre del proyecto — Ensamblaje físico

Finalización a finales de 2025: más de 600 sólidos modelados en SolidWorks y más de 500 tornillos en el ensamblaje físico final. Validación pieza a pieza mediante impresión 3D en PLA.

Portfolio

Galería — Renders & CAD

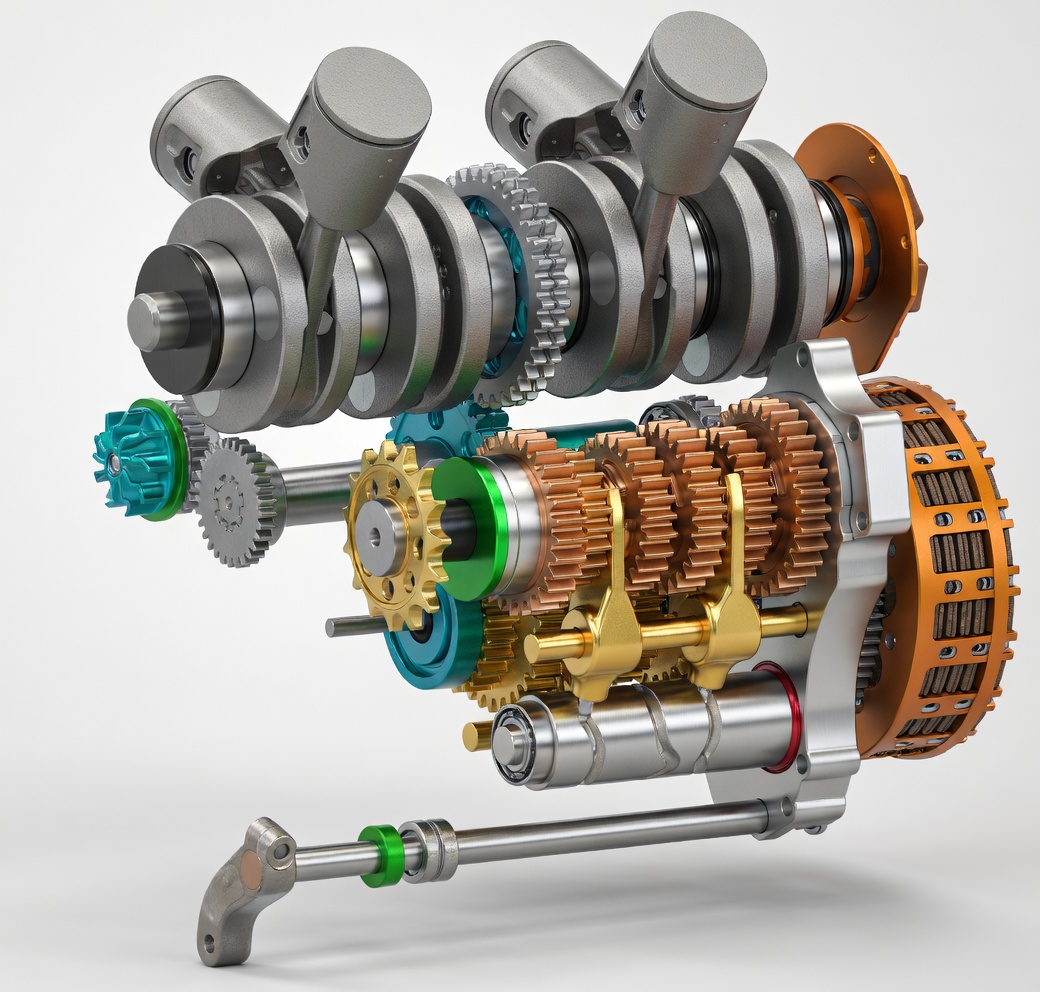

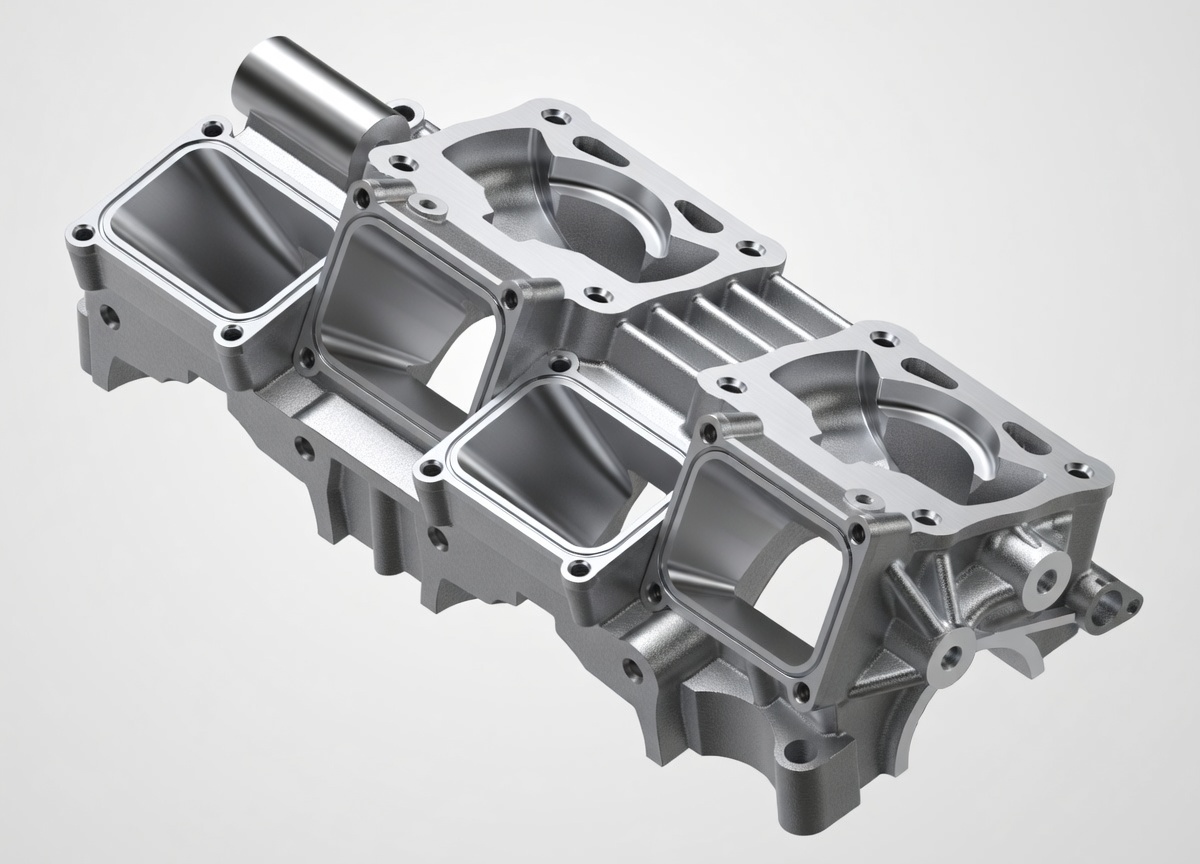

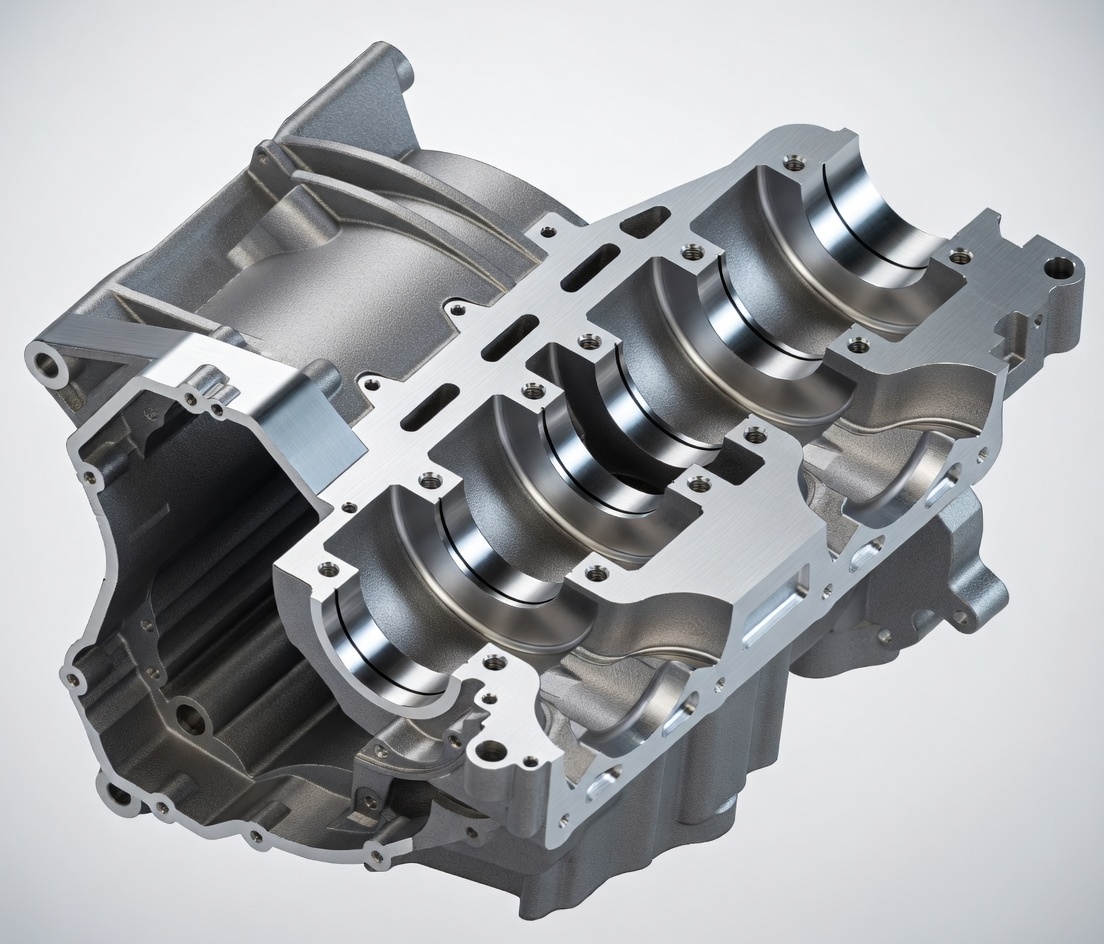

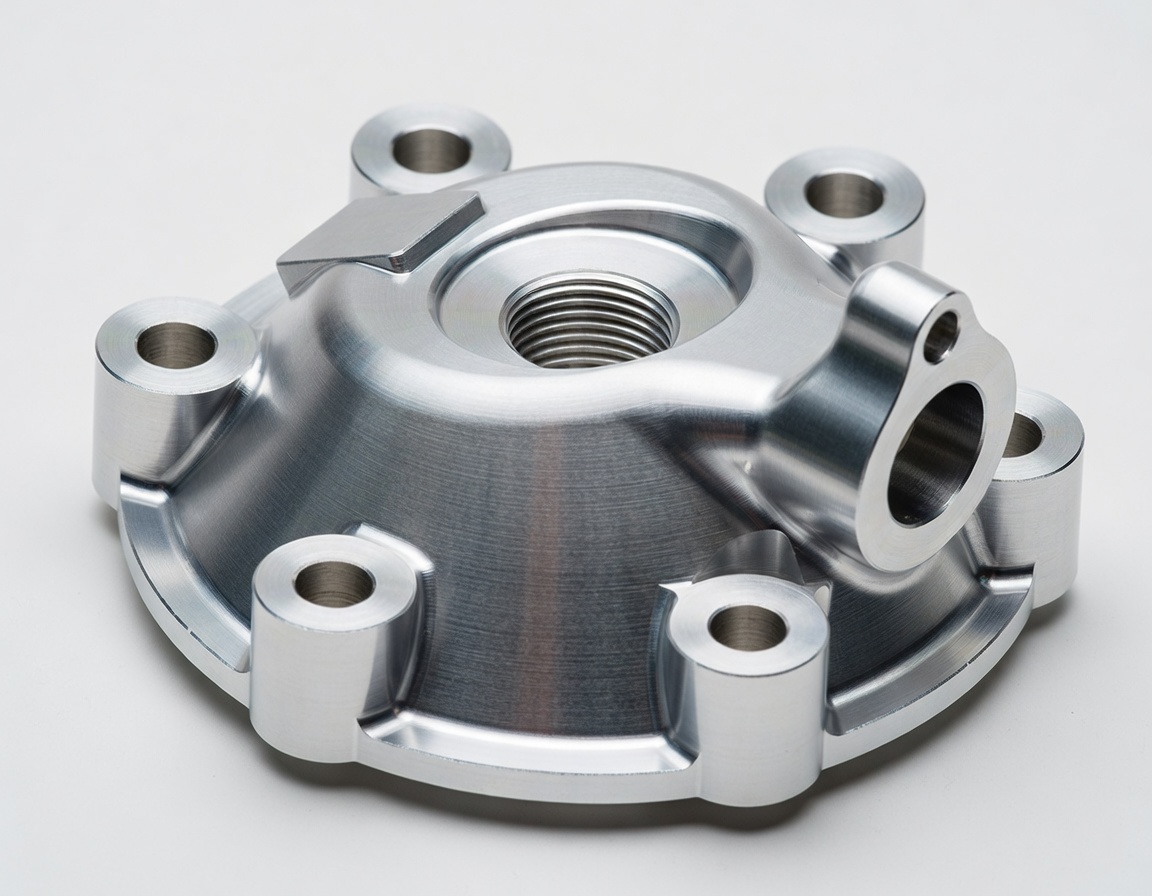

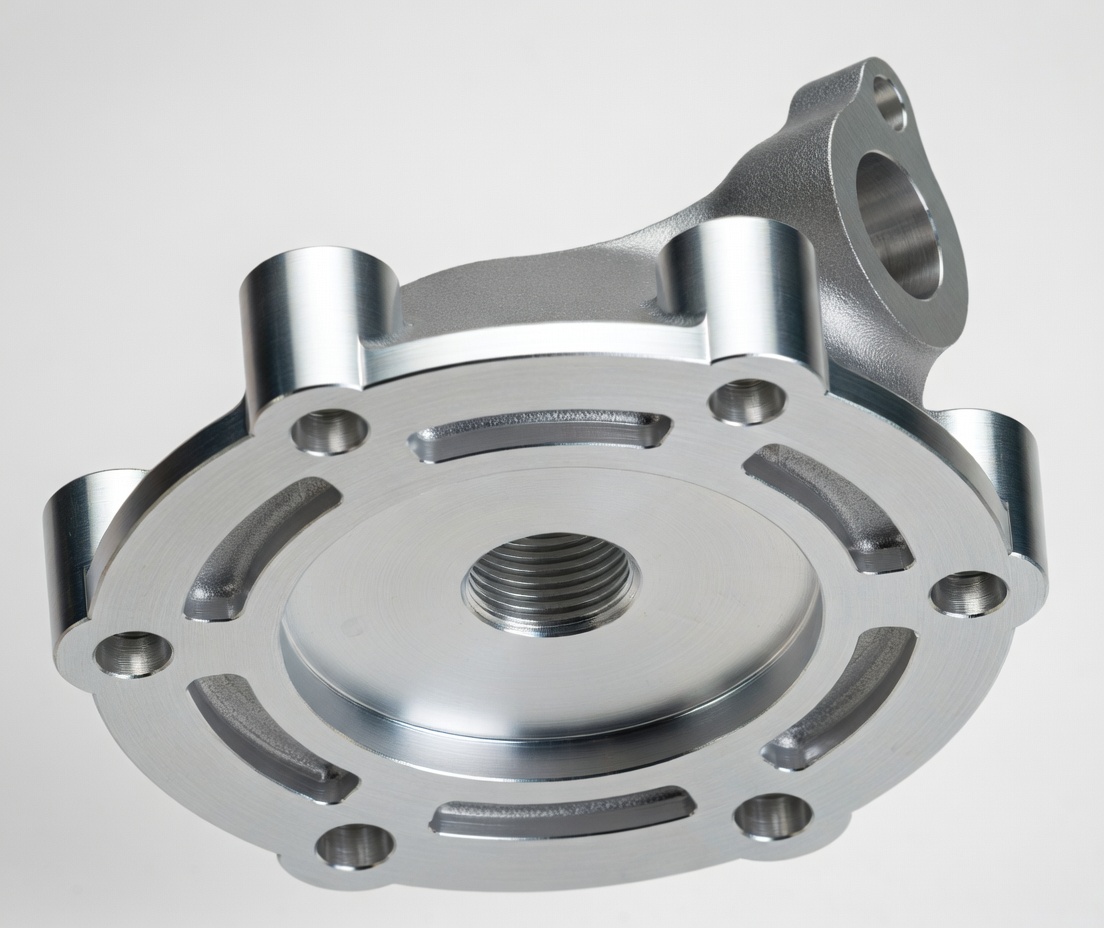

Renders técnicos del modelo de ingeniería NSR V4 — cada componente diseñado en SolidWorks.

Construcción Física

Galería — Piezas impresas

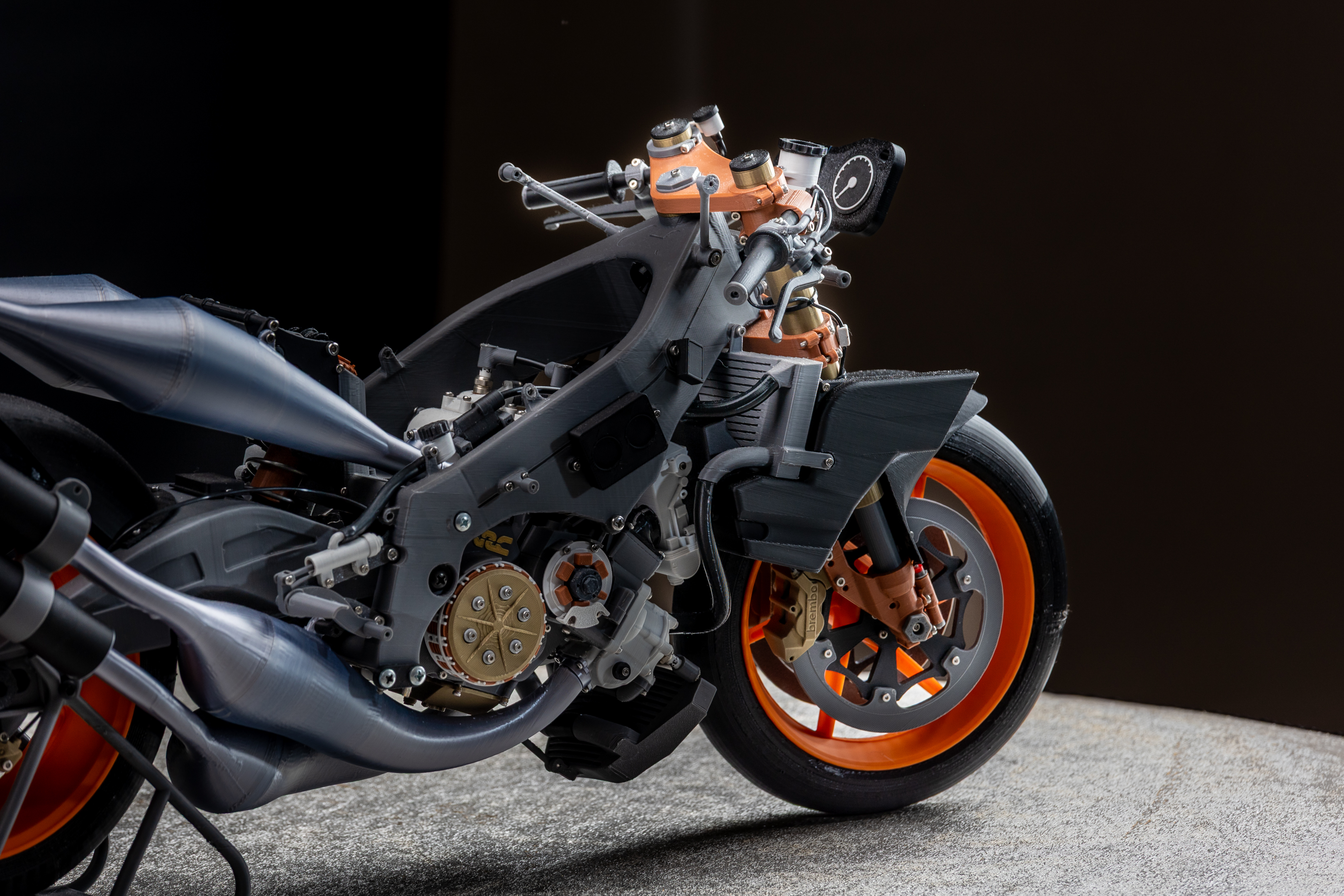

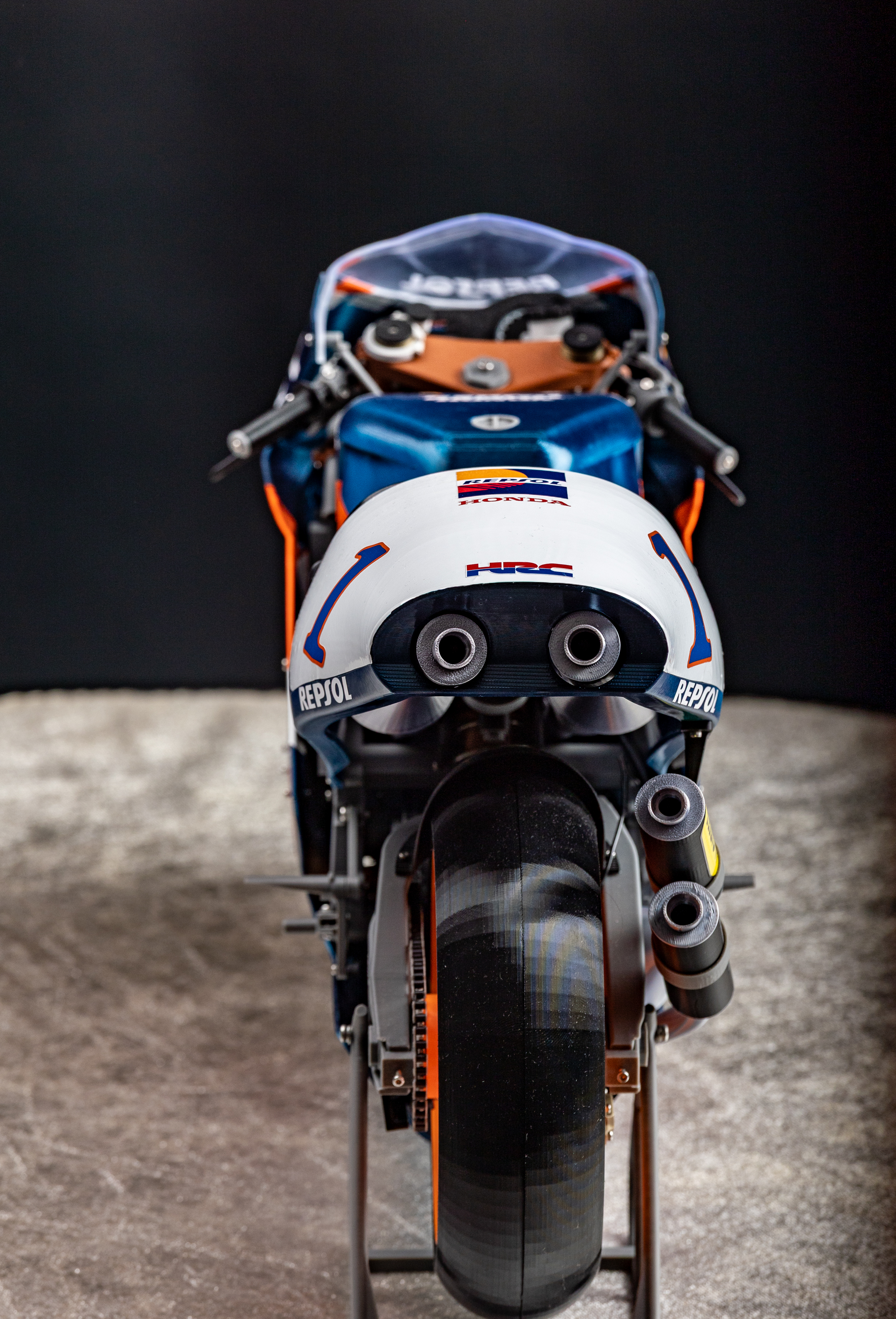

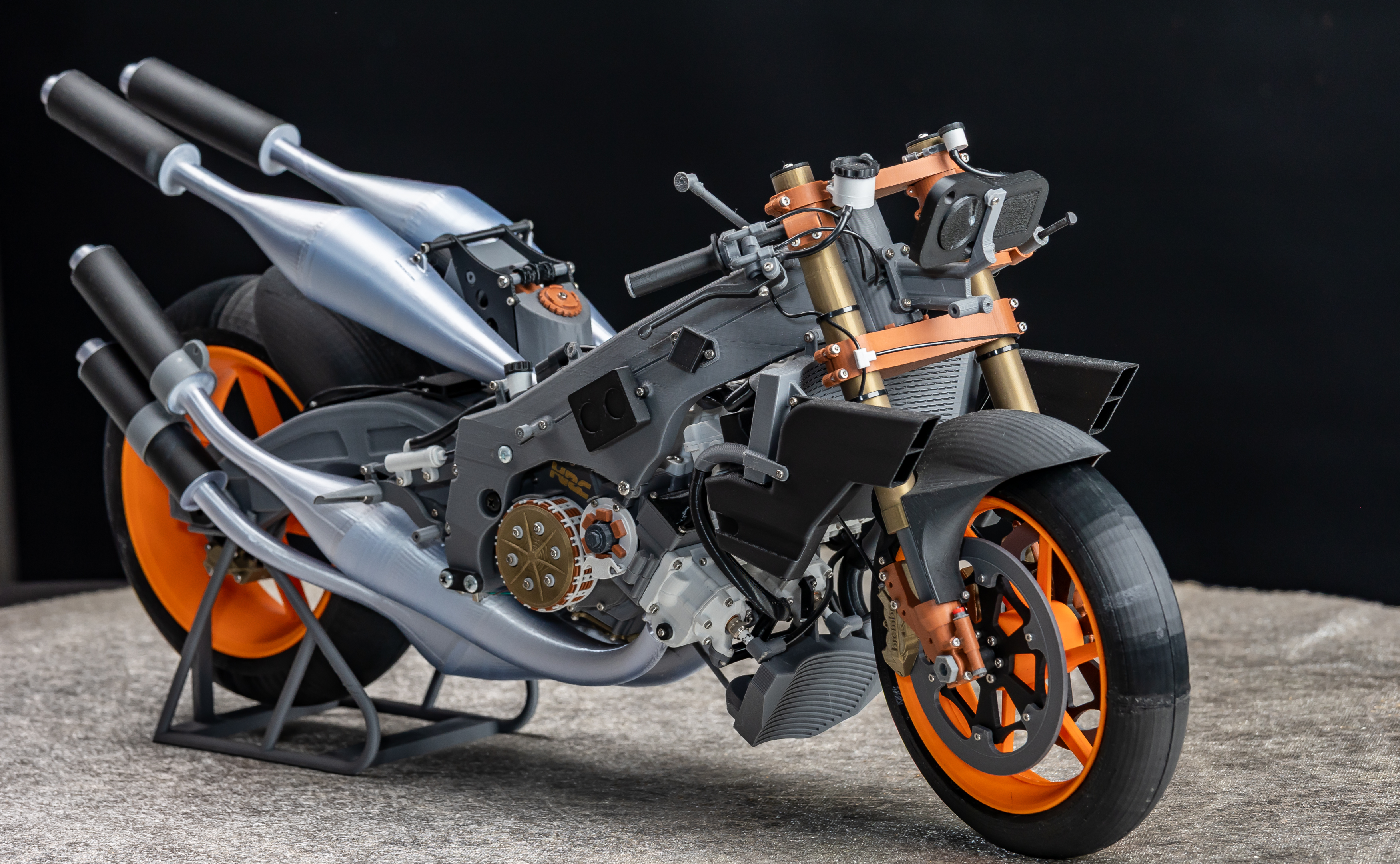

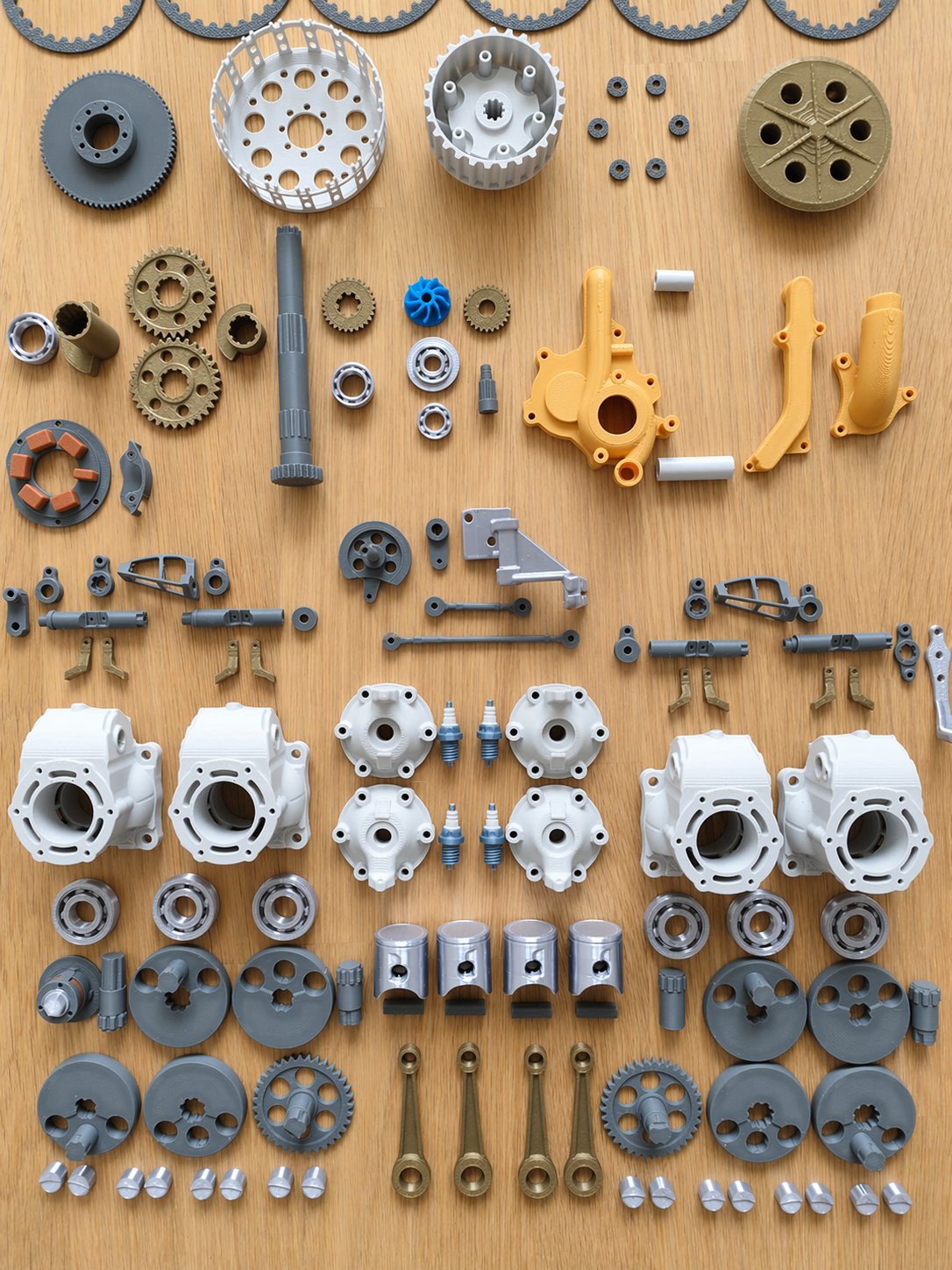

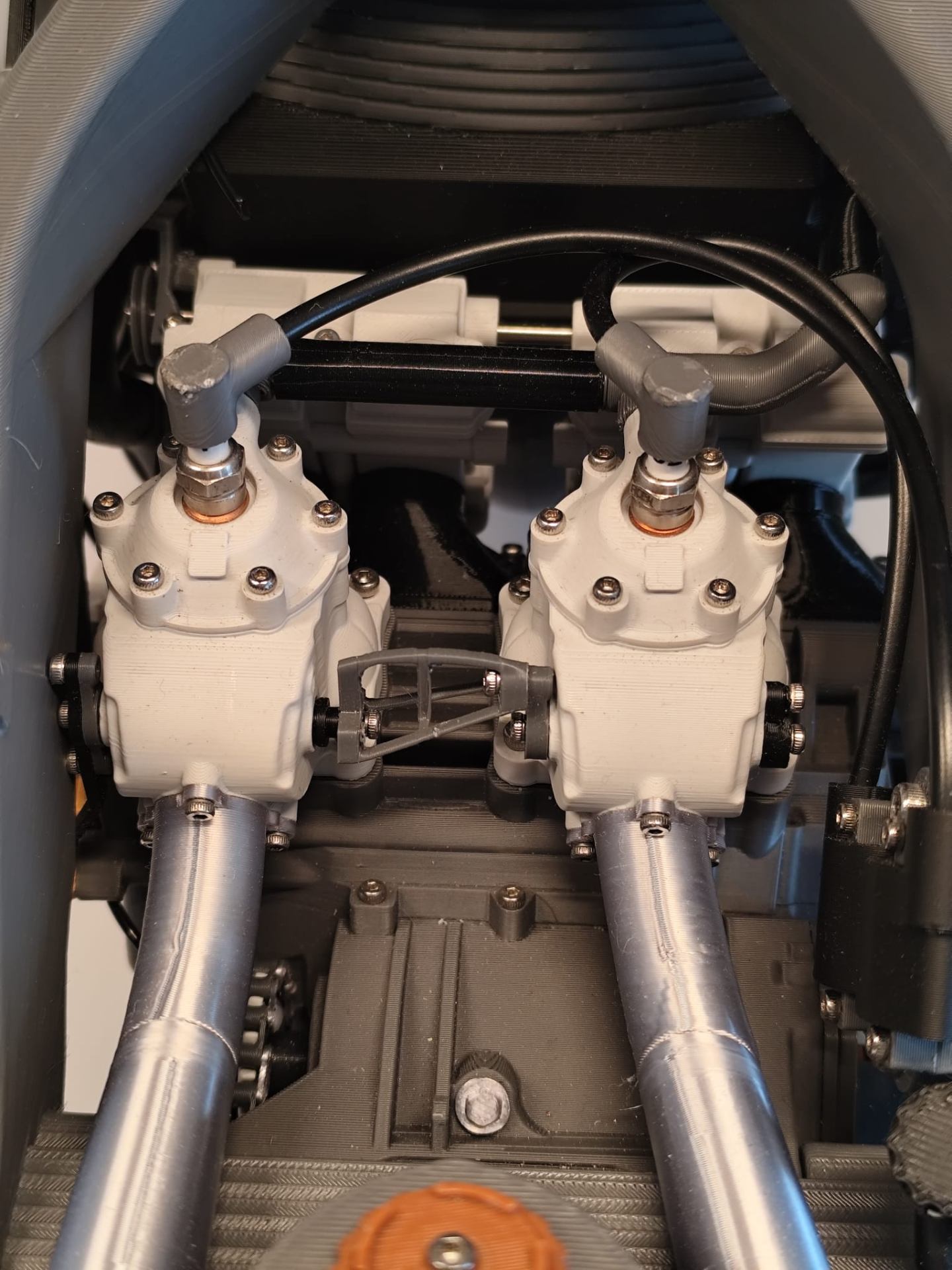

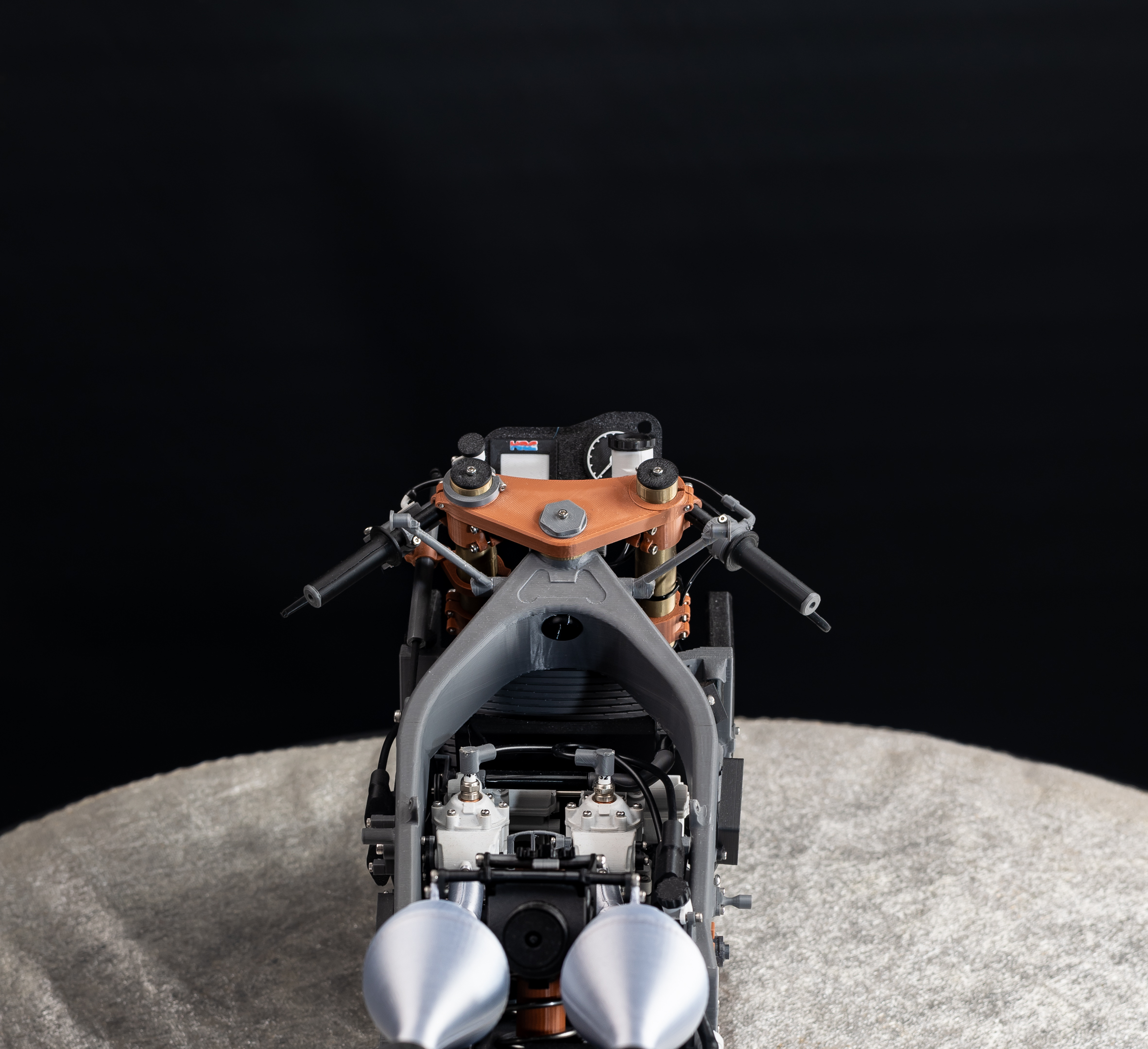

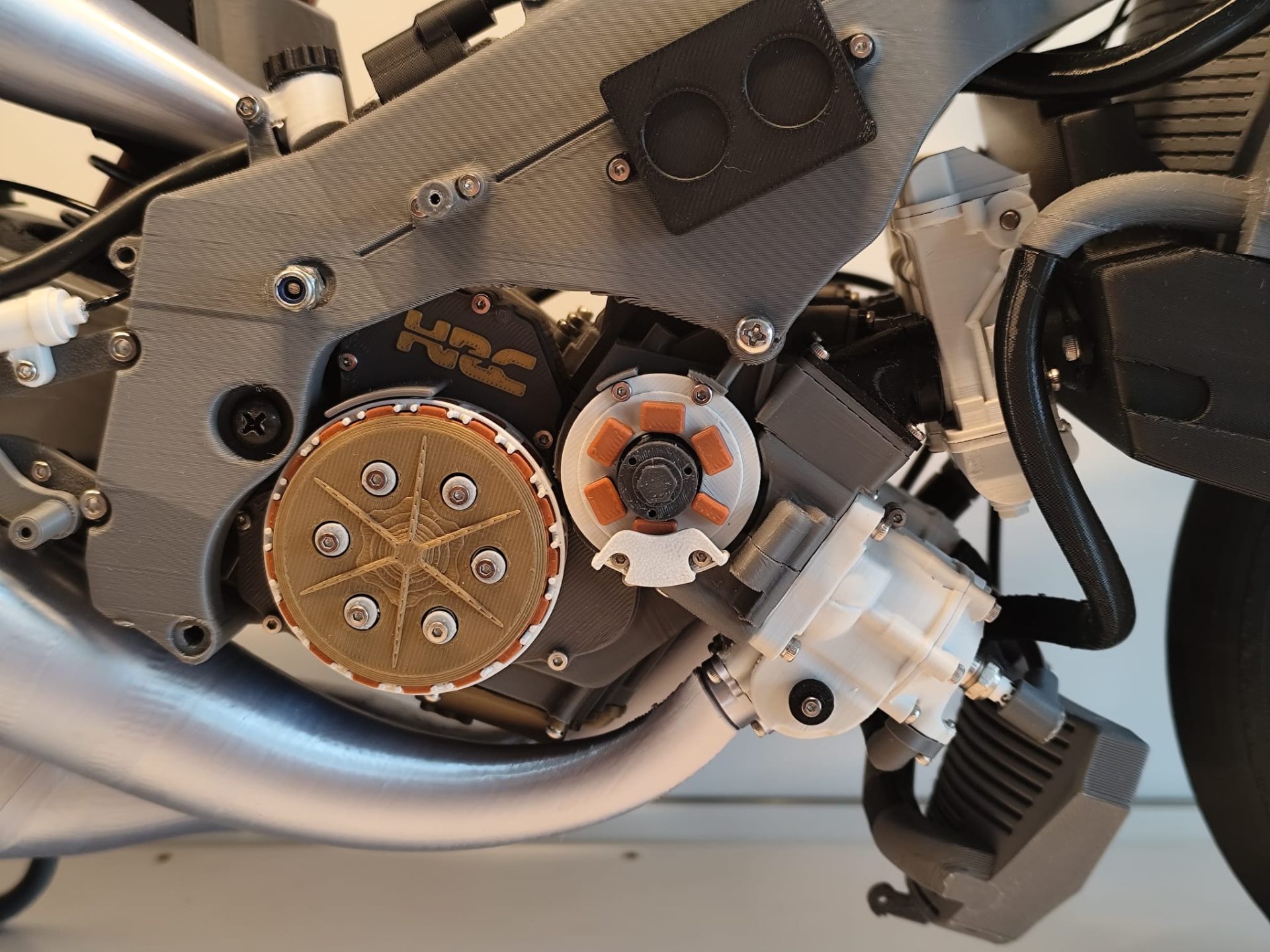

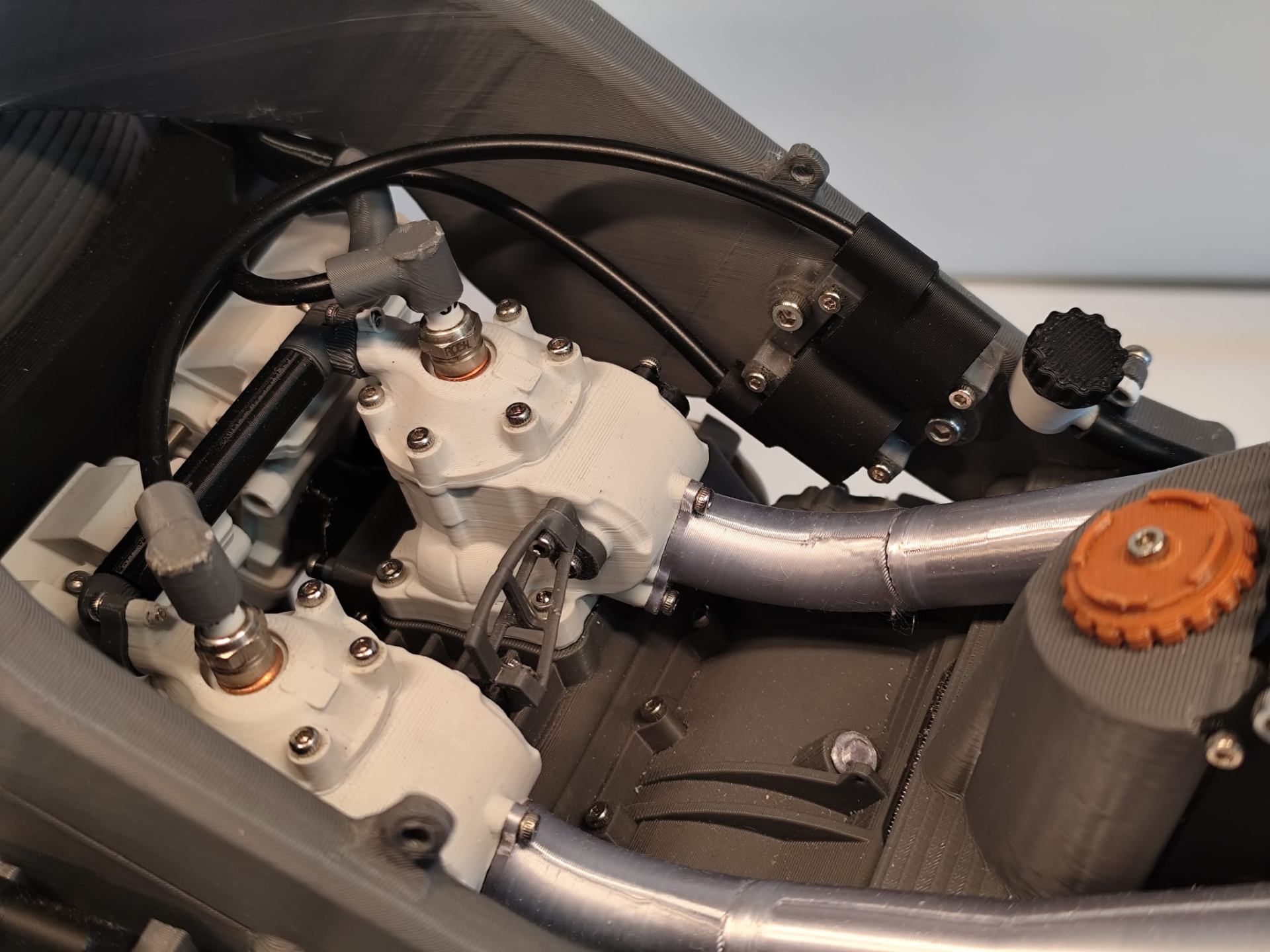

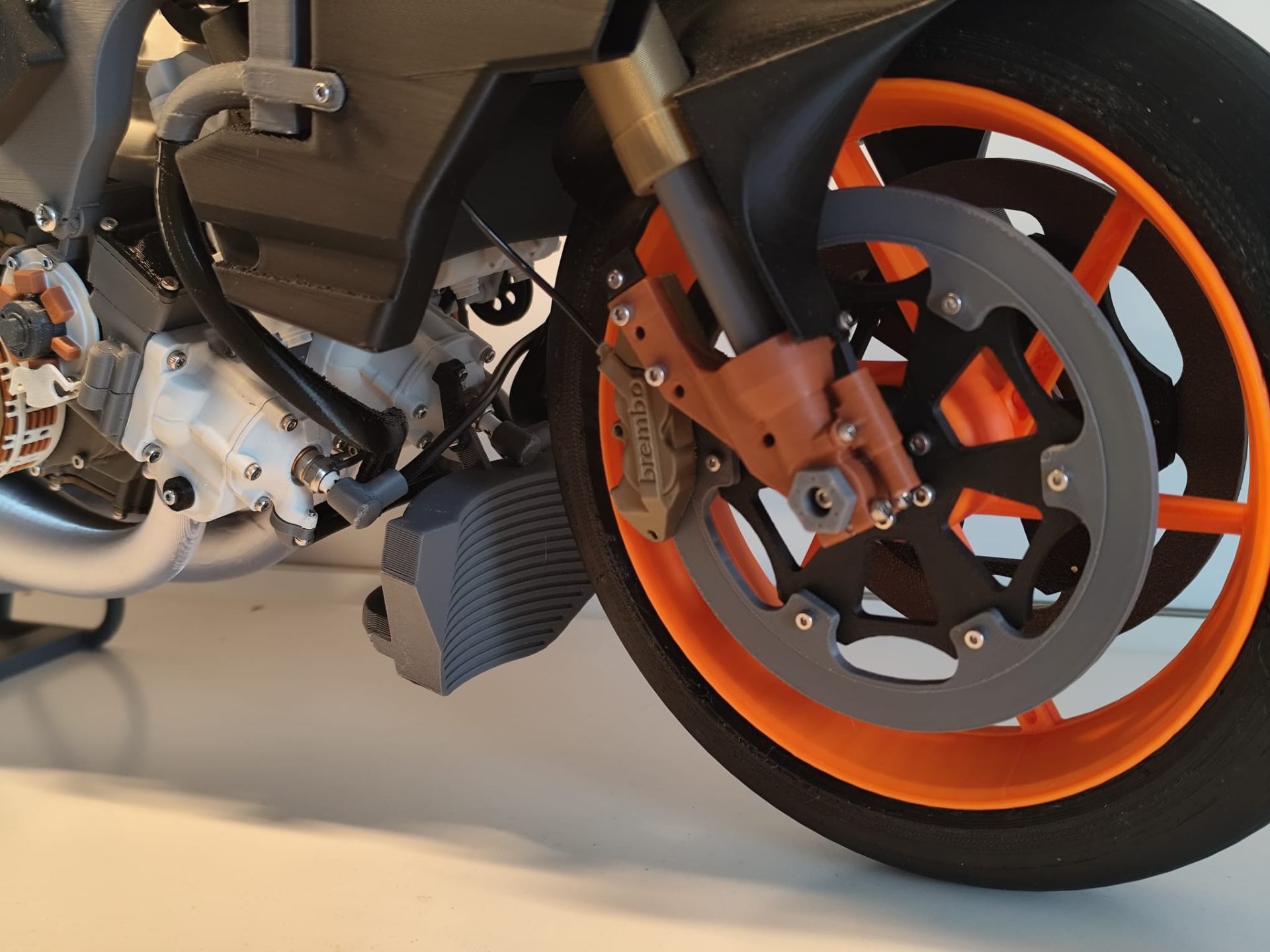

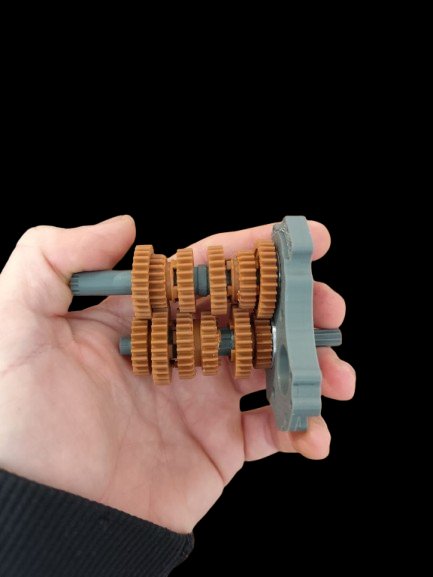

Componentes reales impresos en 3D y modelo ensamblado. Escalado a 1:3 para permitir su fabricación mediante impresión 3D, con tolerancias específicamente adaptadas a procesos FDM. Fabricado en PLA, con tornillería metálica y acabado completo Repsol.

Montaje en Vídeo

Capacidades

Skills & Toolbox

SolidWorksCSWP
Diseño mecánicoCORE
CNC / FabricaciónINDUSTRIAL
Impresión 3D (PLA)FDM / SLA
Prototipado funcionalDISEÑO → PIEZA
Ingeniería inversaFÍSICO → CAD
CAD avanzadoPARAMÉTRICO
DfMCNC / MOLDE / PRINT
Simulación FEATENSIÓN / TÉRMICA

Herramientas y tecnologías

SolidWorks
Cura / PrusaSlicer
Mecanizado CNC
Escaneo 3D
Metrología
Impresoras FDM
Impresoras SLA
GD&T
Planos técnicos
Ingeniería inversa

Qué hacemos

Servicios

Servicios técnicos concretos para empresas, makers y proyectos personales que necesitan resultados reales.

✏️

Diseño mecánico CAD

Modelado paramétrico en SolidWorks: piezas, ensamblajes complejos y planos técnicos listos para fabricación.

🖨️

Prototipado rápido

Impresión 3D FDM/SLA en PLA y resinas técnicas para validar geometría, ajuste y función antes de producción.

📦

Desarrollo de producto

Acompañamiento del concepto a la pieza: investigación, iteración, validación y preparación para producción.

🏭

Fabricación y testing

Mecanizado, montaje y pruebas funcionales. Verificación dimensional con tolerancias reales de taller.

🔄

Ingeniería inversa

Digitalización y medición de piezas físicas, reconstrucción CAD y documentación técnica completa.

HABLEMOS DE TU PROYECTO

Disponible

Compra tu NSR V4

Una pieza de ingeniería real a escala 1:3. Dos formatos de entrega — exactamente la misma moto — eliges si la quieres montada o por montar.

Más de 600 piezas modeladas en SolidWorks
Motor y componentes giran al conectar por USB
Tornillería completa incluida (500+ tornillos)
Tutorial de montaje detallado incluido

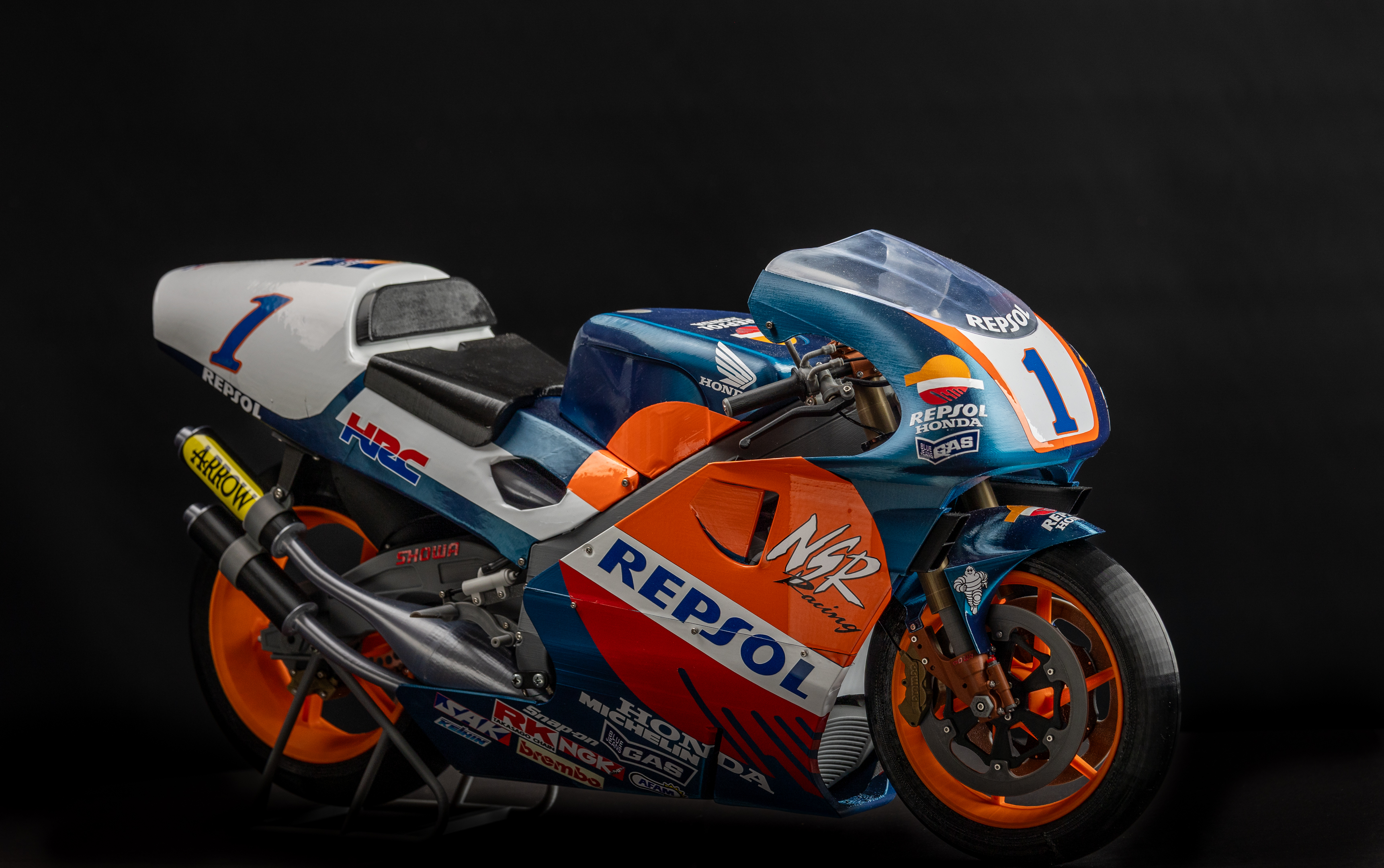

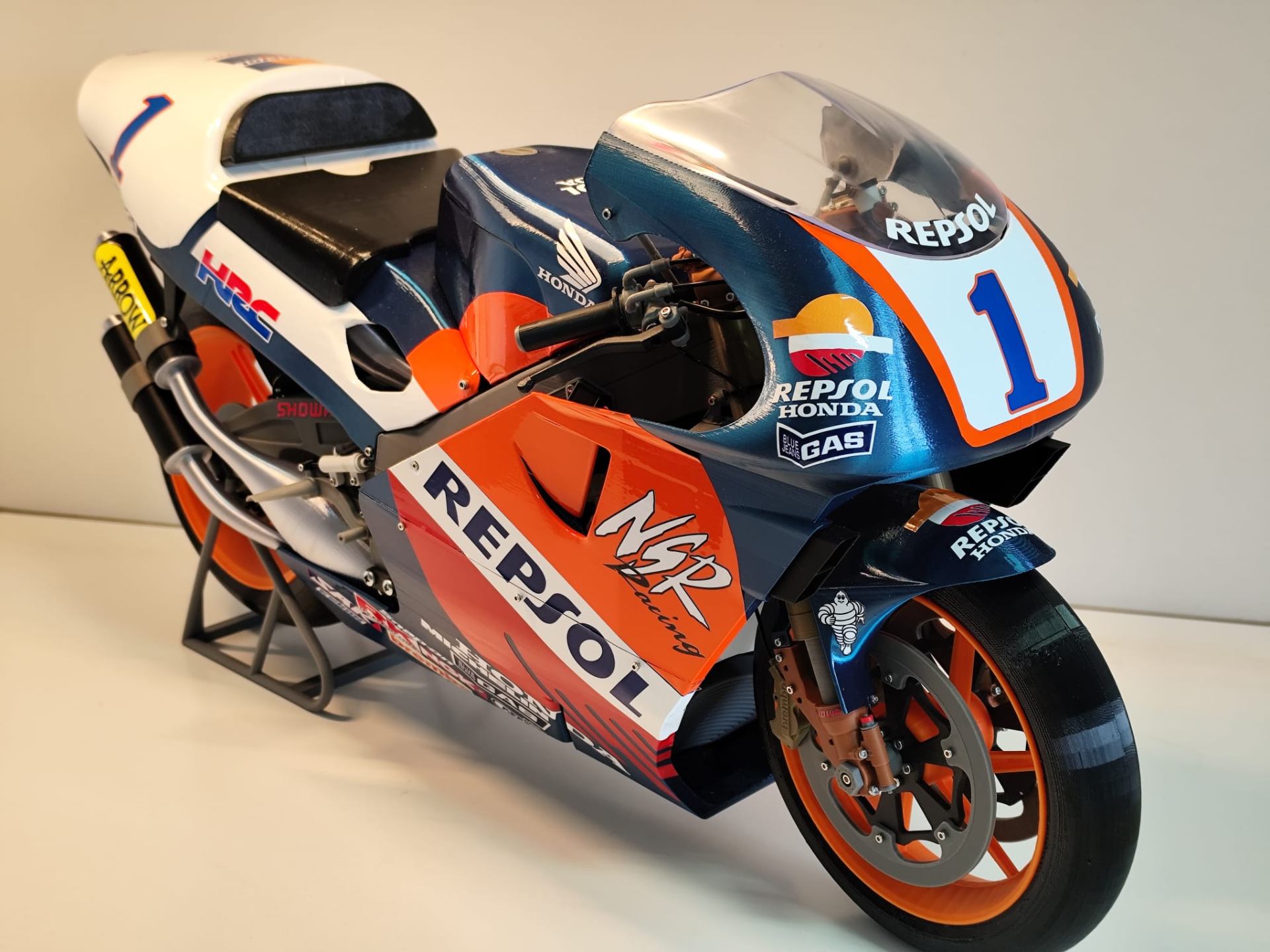

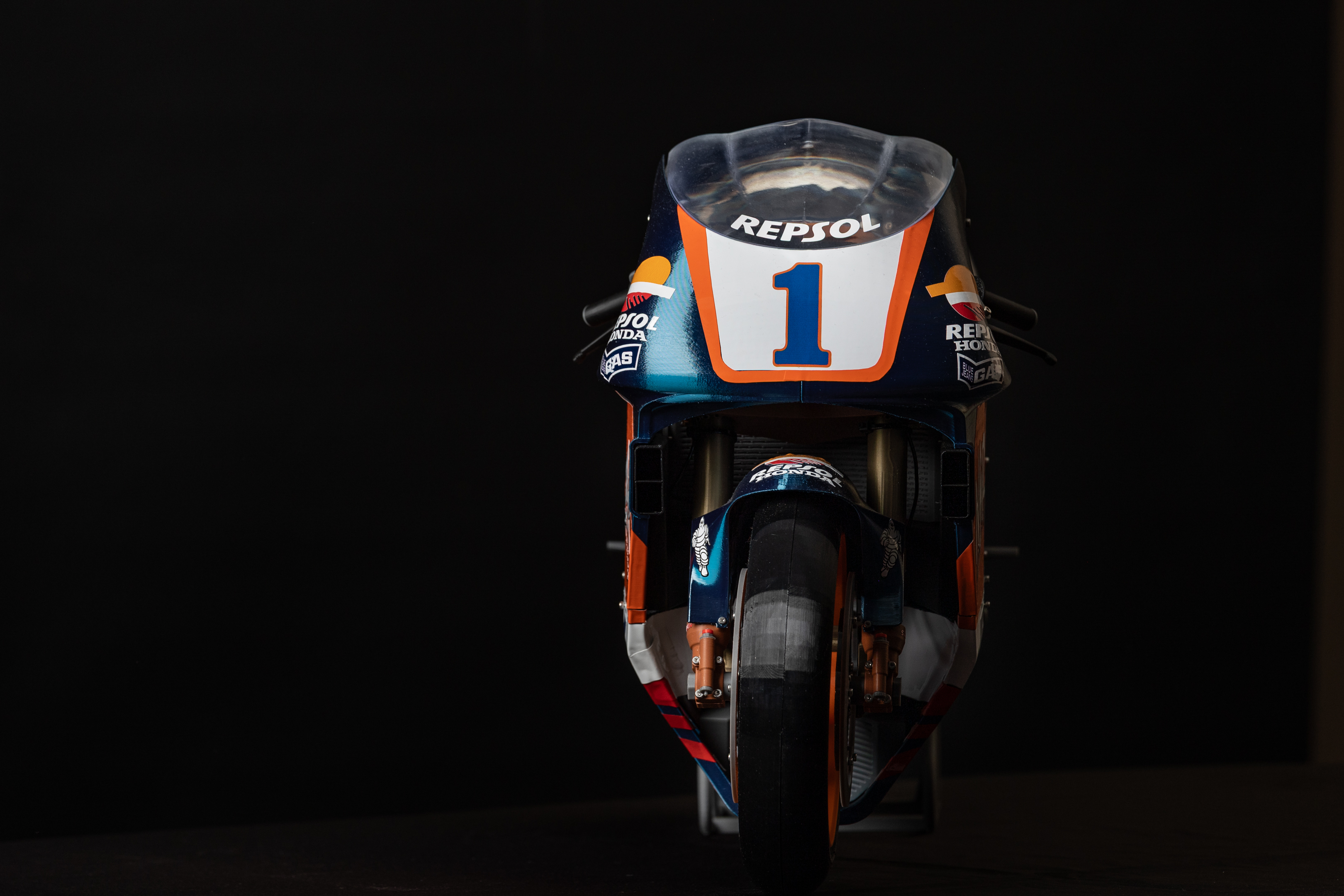

Honda NSR500 1:3 modelo ensamblado Repsol
PRODUCCIÓN LIMITADA
Listo para exponer

Modelo ensamblado

Modelo ensamblado de la Honda NSR500, construido pieza a pieza hasta alcanzar una reproducción completa y funcional en su arquitectura mecánica. Cada componente ha sido diseñado y ajustado con precisión para replicar el comportamiento y la disposición del conjunto original, respetando su lógica interna y su complejidad real.

Un resultado final que no se limita a la estética, sino que transmite la esencia de una máquina de competición llevada al mundo físico mediante ingeniería y fabricación aditiva.

Se envía montada y verificada
Honda NSR500 1:3 kit de montaje Repsol
RESERVA ABIERTA
Experiencia técnica

Kit de montaje DIY

Honda NSR500 recreada con fidelidad total, enviada completamente desmontada para que vivas el montaje como una auténtica experiencia de ingeniería. Más de 30 horas de ensamblaje guiado paso a paso, donde cada pieza encaja como en el sistema original.

Un proyecto donde no solo observas el resultado final, sino que lo construyes tú mismo: mismas piezas, mismo acabado y una sensación real de estar montando una máquina de competición de principio a fin.

Se envía desmontada con tutorial

Producción artesanal y limitada. Precios y plazos de entrega bajo solicitud.
